Túneles de Lavado y Desengrase con Cinta Transportadora
- Lavado y desengrase en una o múltiples etapas
- Cinta transportadora con velocidad regulable
- Proceso en continuo o paso a paso
- Integrables en los procesos productivos
- Tratamientos superficiales
- Diseñadas y construidas a medida
- Zonas de tratamiento independientes
- De fácil acceso para su mantenimiento
- Construcción en acero o acero inoxidable AISI-304
- Calefacción a vapor, gas, gasoil o electricidad

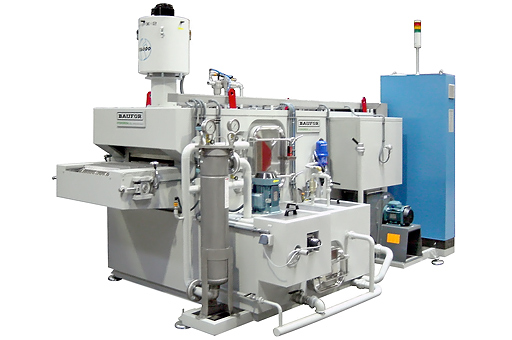

Descripción general de las lavadoras con cinta transportadora

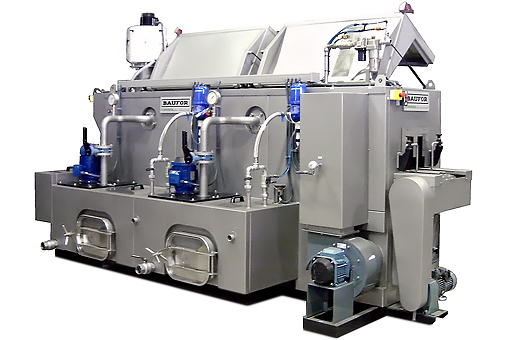

Los túneles de lavado con cinta transportadora BAUFOR, son máquinas para el lavado, desengrase y secado de piezas metálicas o plásticas en proceso continuo por aspersión. También pueden incorporar zonas para la realización de tratamientos superficiales como decapados, fosfatados o pasivados.
El transporte de las piezas se realiza mediante cinta transportadora con velocidad regulable. La carga se realiza por la parte frontal y la descarga por la parte posterior y puede ser de forma manual o automática.
Al diseñar un túnel de lavado con cinta transportadora se tienen en cuenta todos los factores como producción, requisitos de limpieza o el espacio disponible en casa del cliente.

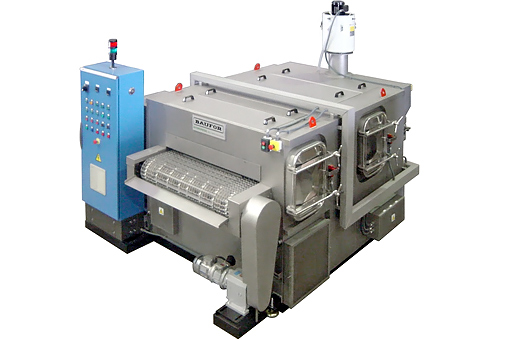

Las lavadoras tipo túnel presentan un diseño compacto y una sólida construcción. Son máquinas muy fiables incluso en las condiciones de trabajo más duras.
Los túneles de lavado BAUFOR se diseñan y construyen a la medida del cliente, a partir de sus necesidades individuales y las características de las piezas a lavar/desengrasar.
Lavado y desengrase de piezas en una o múltiples etapas
Los túneles de lavado a cinta pueden constar de una o múltiples etapas de tratamiento según las necesidades individuales del cliente. Las diferentes zonas de lavado disponen de depósitos independientes con sus propias bombas, tuberías y sistemas de filtraje, y el diseño interior evita al máximo el arrastre de solución entre zonas, lo que permite el uso de diferentes productos en la misma máquina lavadora.
Las lavadoras tipo túnel BAUFOR pueden incluir etapas como uno o más lavados, enjuague, soplado, secado y procesos complejos como fosfatados, decapados, etc.
El lavado/desengrase de las piezas puede ser exterior y/o interior, y si las características geométricas de las piezas a tratar así lo requieren se incorporarán boquillas dedicadas o calibradas para el lavado de zonas conflictivas como agujeros ciegos, recovecos y puntos de difícil acceso en general.

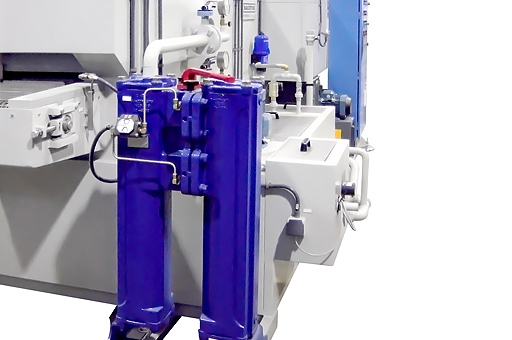

Los túneles de lavado BAUFOR pueden incorporar filtros de bolsa, simples o dobles entre la impulsión bomba y las boquillas aspersoras. De este modo eliminamos del recirculado las partículas eliminadas de las piezas durante la aspersión.
Las tuberías van equipadas con válvulas de mariposa y manómetros para un mayor control de la presión que las boquillas ejercen en la parte superior e inferior de la cinta. Según el peso de las piezas regularemos de un modo u otro.
El disco separador de aceite y el depósito de vaciado son dos de los muchos elementos opcionales disponibles. El disco ayuda a alargar la vida de la mezcla y el depósito de vaciado facilita las tareas de limpieza y mantenimiento.
Posicionamiento de las piezas sobre cinta transportadora
El transporte de las piezas se realiza mediante cinta transportadora de acero inoxidable con velocidad regulable. El tipo de cinta acostumbra a ser de mallas entrelazadas ya que permite el paso del agua proyectada desde la parte inferior, el secado de la parte inferior de las piezas y todo ello con un mínimo arrastre de líquido.
Las piezas pueden ir situadas directamente sobre la cinta, con empujadores, soportes especiales, guías... En muchas ocasiones pueden disponer de varios "caminos" o "vías de transporte" para diferentes tipos de piezas, separarlas entre sí y evitar mezclas.
La cinta de transporte elegida, permite el lavado y secado de las piezas por la parte superior e inferior. El arrastre de agua que puede presentar es mínimo.

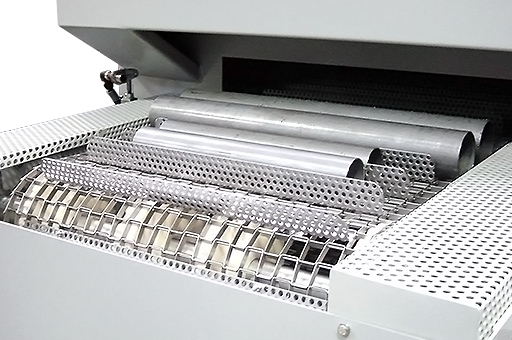

En algunos casos determinados es necesaria la fabricación de soportes especiales. Por ejemplo, para facilitar el desalojo de agua en tubos con un extremo ciego.

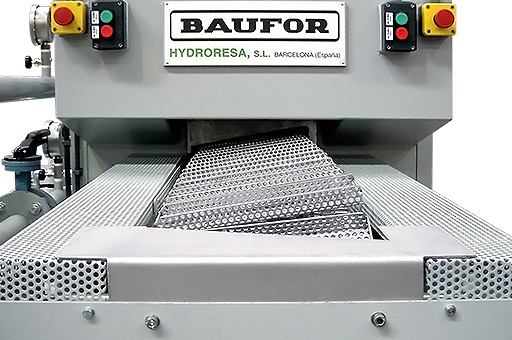

Los empujadores separadores son otro método muy habitual para el transporte de las piezas. Evitan el cambio de posición y mantienen una distancia determinada entre ellas.
Accesibilidad
La accesibilidad al interior de la lavadora industrial para tareas de limpieza y mantenimiento es un aspecto al que damos suma importancia al realizar el diseño.
Por esta razón nuestras máquinas de lavado disponen de compuertas laterales de visita tipo marino en cámaras, depósito y tapas superiores de acceso. Si la longitud de las cámaras lo permite, los túneles de desengrase pueden realizarse con carenado abatible, facilitando un acceso completo al interior del mismo.

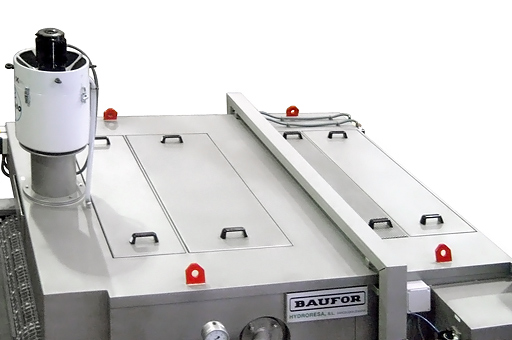

Las tapas superiores facilitan las tareas de mantenimiento como el desmontaje de tuberías y colectores para su limpieza.

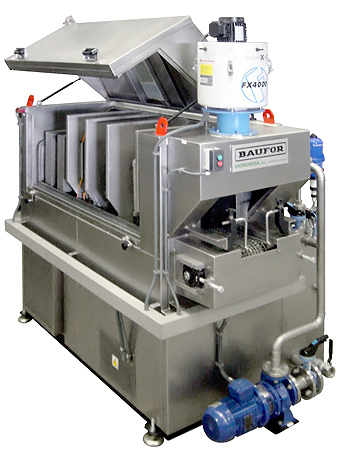

El carenado abatible permite un acceso sin ningún tipo de limitación al interior de la máquina lavadora. Incorporan microrruptor de seguridad.

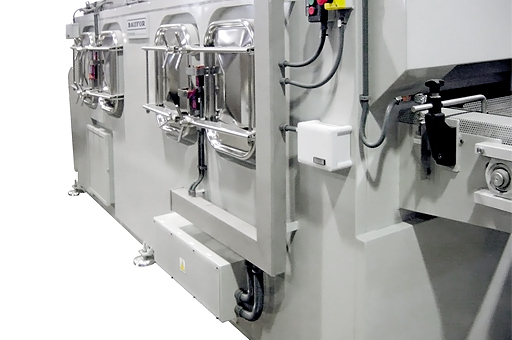

Las compuertas laterales de visita simplifican el acceso al interior de las cámaras y las tareas como la sustitución o limpieza de boquillas.
Características estándar
Cajones filtrantes
Después de ser proyectada la solución desengrasante sobre las piezas, su totalidad pasa a través del cajón filtrante para eliminar las pequeñas partículas sólidas del circuito y evitar su aspiración por la bomba. Accesible a través de la tapa del depósito y de fácil limpieza.
Detector nivel y electroválvula neumática
El detector inductivo mantiene el nivel de cada depósito entre unos parámetros determinados accionando la electroválvula neumática para la reposición automática de agua. De este modo se asegura que el nivel siempre cubre las resistencias blindadas.
Bombas verticales
Excepto en casos muy concretos, los túneles de lavado con cinta transportadora BAUFOR van equipados con bombas verticales de inmersión. Provistas de filtro para evitar la aspiración de objetos que por descuido pudieran caer en el depósito (trapos, papeles, etc.).
Aislamiento térmico y acústico
Todos nuestros túneles de desengrase de piezas incorporan aislamiento térmico de serie para evitar la fuga de calor, con el consecuente ahorro energético. Al estar aislados térmicamente se evita que las superficies exteriores alcancen altas temperaturas. El mismo aislamiento, también permite reducir el nivel sonoro de la máquina, ajustándolo dentro de los parámetros acústicos legislados.
Aspirador de vahos
El aspirador de vahos succiona el aire cargado de humedad que sale del interior del túnel de lavado, facilitando el secado de las piezas y evitando la formación de neblinas en la zona de carga. Una vez instalada la máquina requiere la instalación de una chimenea al exterior.
Ventilador secado
El ventilador mantiene el aire de la cámara de secado en continua recirculación. Aspira el aire a través de las resistencias y lo impulsa hacia las toberas distribuidas a lo largo de toda la zona, las cuales a su vez, proyectan el aire caliente sobre las piezas. Para eliminar la humedad del aire, se dispone de un registro regulable que aporta aire del exterior.
Grupo motor-reductor-variador
Se encarga de realizar el movimiento de la cinta transportadora y regular su velocidad. En su entrega con el eje se instala un embrague para protegerlo de sobreesfuerzos como carga excesiva o enganches debidos a una carga errónea de las piezas.
Varios
Válvulas y manómetros control presión. Resistencias blindadas calentamiento depósitos. Paros de emergencia en zona carga, zona descarga y armario maniobra. Controladores digitales de temperatura. Compuertas de visita con interruptor de seguridad. Válvulas de drenaje. Siluetas de acero inoxidable con perfil pieza o cortinas de goma sintética. Tensores cinta ajustables.
Características opcionales
Aspirador condensador de vahos
Succiona la neblina que sale del interior de la máquina lavadora y por impactación centrífuga separa el agua y la devuelve a la máquina. No requiere instalación de chimenea ya que el aire limpio se devuelve al entorno de trabajo.
Decantador de aceite BAUFOR
El mejor método para la eliminación de grandes cantidades de aceite. En depósito independiente dotado de bomba de husillo para evitar la mezcla y asegurar la eliminación del aceite. Alarga considerablemente la vida de la mezcla desengrasante.
Disco separador de aceite
Elimina el aceite flotante de la mezcla por medio de su disco rotativo continuo. Instalado en tanque anexo al depósito para evitar las turbulencias provocadas por la bomba. Alarga la vida de la mezcla desengrasante.
Depósito de vaciado
Posibilita la realización de las tareas de mantenimiento como el lavado del fondo del depósito con máxima comodidad. El vaciado se puede ejecutar en modo manual o automático. Equipado con detector de nivel inductivo y bomba.
Sistemas de filtraje
Nuestros túneles de lavado con cinta transportadora permiten la instalación de filtros para un mayor filtraje. Filtros de bolsa, cartucho o de cesta simples o múltiples. Instalados con indicador de alarma "filtro sucio".
Dosificador proporcional de producto detergente
Inyecta el porcentaje deseado de producto limpiador en el agua. Trabaja con proporción volumétrica, asegurando el porcentaje de mezcla sin importar los cambios de presión o caudal.
Autómata y panel operador
Automatización de los procesos de trabajo y control mediante panel operador con pantalla táctil. Habitualmente incorporan modo manual, modo automático, prueba componentes, indicadores temperatura, programación resistencias...
Programador horario resistencias
Los túneles de desengrase BAUFOR necesitan alcanzar su temperatura óptima para trabajar eficazmente. El programador permite planificar la puesta en marcha de las resistencias previa al inicio de la jornada laboral los siete días de la semana.
Cualquier componente que desee el cliente
Las lavadoras industriales BAUFOR se caracterizan por ser máquinas diseñadas a medida. Por esta razón cualquier componente que el cliente desee podrá ser instalado en la lavadora.
