Lavadoras Rotativas con Mesa Giratoria
- Lavado y secado de piezas en ciclo continuo
- Versiones en una o dos cámaras
- Transporte de las piezas sobre mesa giratoria
- Carga y descarga desde el mismo punto
- Carga y descarga manual o con robot
- Lavado calibrado si las piezas lo requieren
- Diseñadas y construidas a medida
- De fácil acceso para su mantenimiento
- Construcción en acero o acero inoxidable AISI-304
- Calefacción a vapor, gas, gasoil o electricidad
Descripción general de las lavadoras rotativas
Las lavadoras industriales rotativas BAUFOR son máquinas para el lavado/desengrase y secado de piezas metálicas o plásticas en ciclo continuo.
El transporte de las piezas se realiza mediante mesa giratoria con velocidad regulable y si debido a las características de las piezas es necesario un lavado calibrado, esta realizará paros de precisión para garantizar un desengrase efectivo. La carga y descarga de las piezas se realiza desde la parte frontal de la lavadora y puede realizarse de modo manual o con robot.
Frontal de una lavadora rotativa con la zona de carga/descarga en el centro.
Lateral depósito de lavado de una lavadora industrial rotativa.
Lateral secado de la máquina con el ventilador y la toma de aire.
Lavado, desengrase y secado de piezas
Las máquinas lavadoras industriales rotativas pueden realizar el proceso en varias etapas, lavado (calibrado si las piezas lo requieren), soplado para desalojar el agua de agujeros y recovecos y secado con aire caliente.
La calefacción del agua puede realizarse con electricidad, gas, gasoil o vapor.
Las lavadoras rotativas pueden incorporar filtros en la impulsión bomba para un mayor filtraje y eliminar partículas del recirculado.
Los aspiradores de vahos eliminan la humedad del interior de la máquina, facilitando el secado y evitando neblinas en la zona de carga.
El ventilador de secado impulsa el aire caliente hacia las toberas de la cámara, cubriendo todos los lados de las piezas a secar.
Transporte de las piezas sobre mesa giratoria
El transporte de las piezas se realiza mediante mesa giratoria, diseñada a partir de las características de las piezas a lavar y el volumen de la producción.
Dado que la plataforma en la que se apoyan las piezas gira entorno un eje, la carga y descarga se realiza desde el mismo punto a la vez que se evita la caída de las piezas en caso de descuido del operario. Las piezas pueden situarse directamente sobre la plataforma si no es relevante su posición o bien sobre soportes o anclajes especiales si su complejidad requiere un lavado y/o soplado calibrado.
Las piezas sin complicaciones de lavado se cargarán directamente sobre la plataforma giratoria.
Si sólo debe lavarse un tipo de pieza y estas presentan cierta complejidad, se utilizarán soportes especiales.
Cuando debe desengrasarse más de un tipo de pieza y estas requieren de lavado calibrado, se usarán anclajes.
Accesibilidad
Las máquinas lavadoras rotativas BAUFOR presentan grandes ventajas en cuanto a las tareas de limpieza y mantenimiento se refiere.
Las diferentes zonas de tratamiento van provistas con tapas superiores de acceso. El depósito de lavado dispone también de tapa superior y compuerta de limpieza, y en caso de existir zona de soplado se dispondrá de compuerta lateral y tapa superior de acceso.
Todos los elementos de la máquina lavadora son fácilmente accesibles y desmontables: boquillas, colectores y ramales de lavado. Tuberías y boquillas de soplado. Toberas de secado. Carenado protección sistema motriz y panel frontal de acceso al eje de la plataforma.
Las tapas superiores de acceso facilitan las tareas de limpieza y mantenimiento en las diferentes zonas de tratamiento.
Para limpiar o cambiar las boquillas de lavado solamente es necesario retirar la tapa superior de acceso al interior de la cámara.
Si la lavadora rotativa va provista de zona de soplado, se instalará una compuerta lateral de visita para acceder a las tuberías y boquillas.
Características estándar
Cajón filtrante
Después de ser proyectada la solución sobre las piezas, su totalidad pasa a través del cajón filtrante para eliminar las pequeñas partículas sólidas del circuito y evitar su aspiración por la bomba. Accesible a través de la tapa del depósito y de fácil limpieza.
Detector nivel y electroválvula neumática
El detector inductivo mantiene el nivel de cada depósito entre unos parámetros determinados accionando la electroválvula neumática para la reposición automática de agua. De este modo se asegura que el nivel siempre cubre las resistencias blindadas.
Bomba vertical
Las lavadoras industriales rotativas BAUFOR van equipadas con bombas verticales sumergidas provistas de filtro para evitar la aspiración de objetos que por descuido pudieran caer en el depósito.
Aislamiento térmico y acústico
Todas nuestras lavadoras de piezas incorporan aislamiento térmico de serie para evitar la fuga de calor, con el consecuente ahorro energético. Al estar aislados térmicamente se evita que las superficies exteriores alcancen altas temperaturas. El mismo aislamiento también permite reducir el nivel sonoro de la máquina ajustándolo dentro de los parámetros acústicos legislados.
Aspirador de vahos
El aspirador de vahos succiona el aire cargado de humedad que sale del interior de la máquina de lavado, facilitando el secado de las piezas y evitando la formación de neblinas en la zona de carga. Una vez instalada la máquina requiere la instalación de una chimenea al exterior.

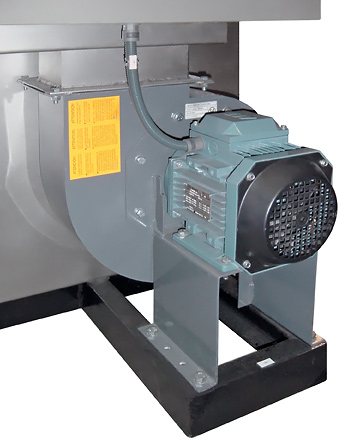

Ventilador secado
El ventilador mantiene el aire de la cámara de secado en continua recirculación. Aspira el aire a través de las resistencias y lo impulsa hacia las toberas de secado, las cuales a su vez, proyectan el aire caliente sobre las piezas.
Grupo motor-reductor-variador
Se encarga de realizar el movimiento de giro de la mesa giratoria y permite regular la velocidad de la misma. En su entrega con el eje se instala un embrague para protegerlo de sobreesfuerzos como carga excesiva o enganches debidos a una carga errónea de las piezas.
Varios
Válvulas y manómetros control presión. Resistencias blindadas calentamiento depósito. Paro de emergencia en zona carga/descarga y armario maniobra. Controladores digitales de temperatura. Válvulas de drenaje. Pies antivibrantes. Cortinas de goma sintética o siluetas con el perfil de las piezas en carga/descarga y entre zonas.
Características opcionales
Aspirador condensador de vahos
Succiona la neblina que sale del interior de la máquina y por impactación centrífuga separa el agua y la devuelve a la máquina. No requiere instalación de chimenea ya que el aire limpio se devuelve al entorno de trabajo.
Decantador de aceite BAUFOR
El mejor método para la eliminación de grandes cantidades de aceite. En depósito independiente dotado de bomba de husillo para evitar la mezcla y asegurar la eliminación del aceite. Alarga considerablemente la vida de la mezcla desengrasante.
Disco separador de aceite
Elimina el aceite flotante de la mezcla por medio de su disco rotativo continuo. Instalado en tanque anexo al depósito para evitar las turbulencias provocadas por la bomba. Alarga la vida de la mezcla de desengrase.
Depósito de vaciado
Posibilita la realización de las tareas de mantenimiento como el lavado del fondo del fondo del depósito con máxima comodidad. El vaciado se puede ejecutar en modo manual o automático. Equipado con detector de nivel inductivo y bomba.
Sistemas de filtraje
Nuestras lavadoras rotativas permiten la instalación de filtros para un mayor filtraje. Filtros de bolsa, cartucho o de cesta simples o múltiples. Instalados con indicador de alarma "filtro sucio".
Dosificador proporcional de producto detergente
Inyecta el porcentaje deseado de producto limpiador en el agua. Trabaja con proporción volumétrica, asegurando el porcentaje de mezcla sin importar los cambios de presión o caudal.
Autómata y panel operador
Automatización de los procesos de trabajo y control mediante panel operador con pantalla táctil. Habitualmente incorporan modo manual, modo automático, prueba componentes, indicadores temperatura, programación resistencias...
Programador horario resistencias
Las lavadoras con plataforma rotativa BAUFOR, necesitan alcanzar su temperatura óptima para trabajar eficazmente. El programador permite planificar la puesta en marcha de las resistencias previa al inicio de la jornada laboral los siete días de la semana.
Cualquier componente que el cliente desee.
Las lavadoras industriales BAUFOR se caracterizan por ser máquinas diseñadas a medida. Por esta razón cualquier componente que el cliente desee podrá ser instalado en la lavadora.
